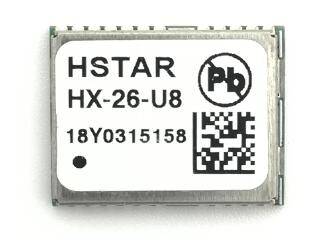

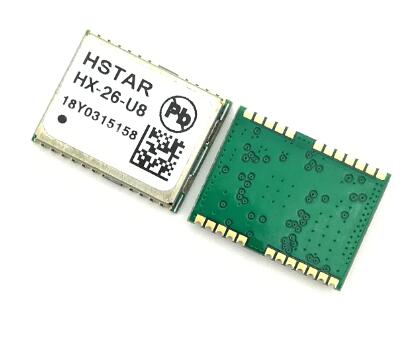

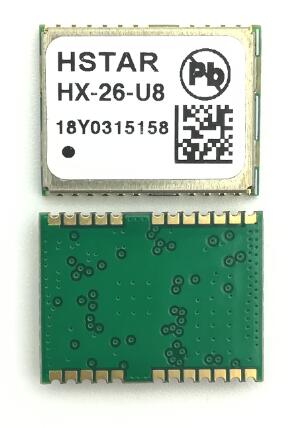

北斗模块HX-26-U8

深圳华宇星通科技北斗模块HX-26-U8 GPS/GNSS/BeiDou模块是一款超低功耗超高灵敏度超小外型GPS接收模组,该产品采

深圳华宇星通科技北斗模块HX-26-U8 GPS/GNSS/BeiDou模块是一款超低功耗超高灵敏度超小外型GPS接收模组,该产品采用了U-blox第八代芯片设计,可以完美胜任定位,跟踪,导航等多种应用需求......
咨询热线:13923438341
产品介绍
          深圳华宇星通科技北斗模块—HX-26-U8 GPS/GNSS/BeiDou模块是一款超低功耗超高灵敏度超小外型GPS接收模组,该产品采用了U-blox第八代芯片设计,可以完美胜任定位,跟踪,导航等多种应用需求。广泛适用于车载DVD、PND、DVR、可携式装置,测量设备,人员定位管理,跟踪测速设备,授时设备,宠物跟踪,学护管理卡,交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽车油量检测、汽车物联网、挖掘机等GPS定位系统
产品优点:
 单面表贴,二次 SMT 方案,更快速的应用
 采用无铅工艺制造,符合 RoHS 标准
 UART / TTL,USB2.0可选输出
 采用KDS 0.5PPM高精度 TCXO
 内置低噪放LNA和滤波器SAW,弱信号情况下有更出色表现,即使无源天线也能快速定位。
 丰富的数据输出速率:9600bps(默认) [可选:1200,2400,4800,19200,38400,57600,115200,230400,460800,921600]
 可任意设置搭配输出语句:NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)
     内建RTC晶体
 支持可调的数据刷新率:1Hz-10Hz
 卫星质量控制:丰富的设置卫星质量控制及防止飘逸软体设置
 应用场景:从步行模式-车载模式-静态模式-便携模式-空降模式及2D&3D定位用户可以自由设置
 支持定位PPS指示灯:未定位前常亮或者关闭;定位后闪烁
 支持AssistNow Online和AssistNow Offline等A-GPS服务
 GPS、GALILEO、SBAS(WAAS、EGNOS、MSAS、GAGAN)混合引擎
模块性能
芯片 ublox UBX-M8030-KT
频率 L1, 1575.42MHz
协议 NMEA 0183 v2.3
GALILEO L1 open service (with upgrade) Default:GGA,GSA,GSV,RMC
Support:VTG,GLL,TXT ublox binary and NMEA Command
可用波特率 1200,4800,9600,19200,38400,57600,112500 bps
通道 56
Internal ROM 3Mbit of ROM and 2Mbit of RAM
灵敏度 跟踪:-162dBm    捕捉:-160dBm    冷启动-148dBm
冷启动 平均29秒
温启动 平均28秒
热启动 平均1秒
精度 HorizontalPosition:Autonomous<2.5m average, SBAS < 2.0m average
Velocity: 0.1 m/s
Timepulse signal: RMS 30 ns
最大高度 18000 米
最大速度 515 m/s
最大加速度 ≦ 4G
更新频率 1-10 Hz
A-GPS AssistNow on-line and off-line
接口
I/O Pins 1 serial ports
物理特性
类型 24 pin stamp holes
外形尺寸 16.0mm * 12.2 mm * 2.4mm  (+/- 0.5mm)
电源
电源 3.3VDC ±5%
备份电压 1.8~3.6VDC
耗电量 最大性能: 捕获:22mA,追踪(省电模式下/1HZ): 5mA
节能模式: 搜索:38mA,追踪: 29mA
省电模式: 小于10mA
工作环境
湿度范围 5% to 95% non-condensing
工作温度 -40℃ to 85℃
储存温度 -40℃ to 85℃
