华宇星通HX10车载GPS定位
浏览: 发布日期:2019-01-31

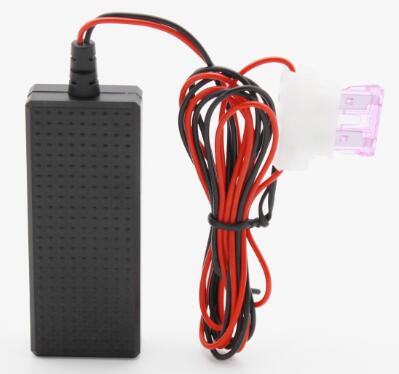

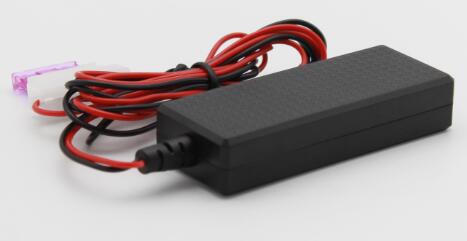

       深圳华宇星通科技GPS定位产品名称:HX10型号专用于电动车摩托车车载GPS定位系统终端, 产品规格: L72*W30*H15MM,产品实物示意图如下:

深圳华宇星通科技车载GPS定位系统HX10产品型号配置清单
序号 名称 数量 备注
1 HX-10主机 1
2 2PIN接线 1 带保险丝
3 说明书、保修卡、合格证 1 各1本
4 魔术贴 1

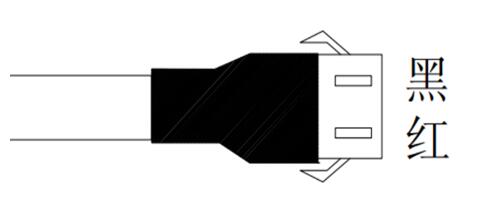

 产品外部接口定义


序号 颜色 接口定义
1 电源正
2 电源地


GSM(红) 快闪: GSM 初始化中
慢闪: GSM 接收信号正常
不亮: GPRS 上线
GPS(绿) 快闪: GPS 信号搜索中
不亮: GPS 已定位





华宇星通科技产品HX10车载GPS定位系统整机参数及功能说明
序号 项目 规格参数 备注
1 工作电压 DC 9V ~ 55V
2 工作电流 待机:    30mA@12V
发送数据:70mA@12V
休眠:     8mA@12V
未充电时
3 GSM模块 GSM 850/900/1800/1900MHZ 四频段
4 GPS模块 GSM、GPS(All-In-One)
5 定位方式 GPS、BeiDou、LBS、AGPS
6 工作温度范围 -30℃ ~ +70℃
7 备电容量 4.2V/80mAh 锂电池


功能 功能明细 功能说明
跟踪定位 定时跟踪 按照设置的时间间隔(默认30s)上传



车辆状态检测
点火/熄火状态 每次上传的数据包中均包含有ACC ON/OFF 状态
车辆掉电报警 当主机检测到车辆电压低到一定值后(小于 5V),则上报掉电报警
超速报警 平台设置最大限速值,当GPS速度大于设定的值,则上报超速报警
震动检测 自动侦测车辆行驶状态,当主机静止3分钟后认为车辆熄火



其他功能
盲区补传 终端不在线,储存历史数据(最多500条)待有信号正常上线时补传
EPO辅助定位 终端支持 EPO 辅助定位功能,增强定位效果
拐点补传 当设备方向角改变大于一定的角度时,立即上传一条位置数据,优化轨迹(默认关闭)
远程升级 服务器部署FTP,远程升级终端设备




























深圳华宇星通科技GPS定位系统HX10产品安装操作流程
1、设备安装
   (1)检查设备查看设备外观是否良好,相关配件是否齐全。
    (2)安装SIM卡打开设备SIM卡放入卡托。请避免用力过度损坏,请确保SIM卡具备上网功能,只有同时满足通电和插入SIM卡终端才能正常工作。
    (3)选择终端安装位置要求
A. 防水:应选择不易进水的位置确保持终端的干燥,要注意远离空调出风口以防在温差变化时,有冷凝水积聚在终端内部严重影响产品的使用寿命。
B. 防震:终端不能悬空安装在长期振动较大位置。
C. 防干扰:终端应远离车内影音和对讲等电子设备,防止传导干扰和辐射干扰。
 2、短信指令查询/设置(见短信指令文档)
